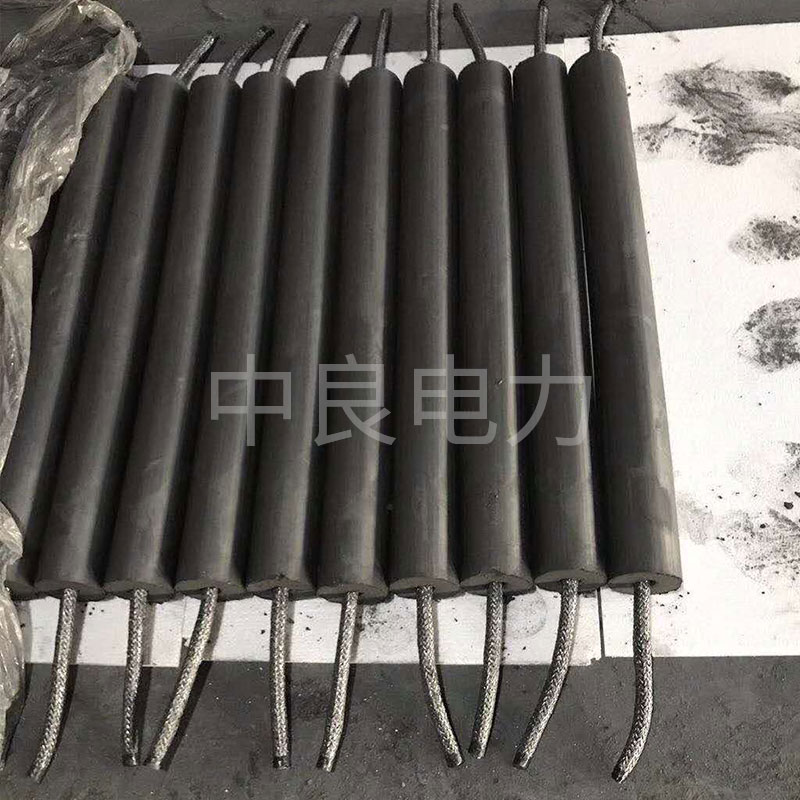

    石墨接地模块有哪些安装规范
    浏览次数:1099    2022-07-04 16:12:18

           1、石墨接地模块顶面的埋设深度不应小于0.6m;石墨接地模块应设置在距离建筑物,及人行道路3m以上的位置;垂直石墨接地模块的长度不应小于2.5m,垂直接地模块的间距不应小于5m;接地模块不应设置在有强腐蚀性的土壤中及有垃圾、炉渣等场所,若必须设置应采取换土措施后再设置;垂直接地模块之间的水平连接常采用镀铮扁钢或圆钢。一般扁钢为40mrnx4mm,厚度不应小于4mm;圆钢直径不小于8mm,其截面积应不小于48mm2

           2、装于地下面的接地模块接地线,不应选用铝质材料,如铝线、铝母线等;石墨接地模块应有防止化学腐蚀和机械损坏的措施;接地干线应在两点以上的不同位置与接地网连接;每个电气设备的接地点必须以单独的接地线与接地干线连接,不得以接地模块接地线与几个设备串联的方式连接,或将几根接地线并接到接地干线的一个接地点上;接地干线与接地模块的连接应采用焊接,焊接时应采用搭焊法;接地模块与接地干线的连接,应预留测量接地电阻的断开点,即采用螺栓连接。


           3、新安装的接地模块在运行前应测量其接地电阻,达到合格接地电阻值方可投入运行;变配电室(所)的接地模块应每年测试一次;三相四线配电系统的工作接地模块,及重复接地模块应在使用的第二年测试一次;用电设备的保护石墨接地模块应每年测一次;防雷保护装置应每年测试一次。

    柔性石墨缆在山区线路杆塔接地中的应用
    浏览次数:1035    2022-07-04 15:59:25

    结合石墨基柔性接地体原材料特性,对接地外观、尺寸及允差、石墨覆金属线、电气性能和机械性能的接地条件展开分析。接地模块厂家通过实际案例,验证了柔性石墨缆在接地中的应用研究,有效控制接地电阻在规程范围内,具有实用价值。


    山区杆塔建设一直是电网发展重点,杆塔接地电阻偏大是引起线路跳闸的主要原因。山区杆塔接地具有的特点:山区海拔高,地势起伏,地形复杂,塔周围土壤较差,土壤电阻率较高;采用接地体为金属接地体,经过长时间的运行后局部腐蚀严重,难以维护;山区交通不便,大型接地系统运输存在问题,实际施工难度较大。


    针对传统扁平式设计无法在高电阻、高腐蚀情况下得到使用的问题,需结合非金属导电体柔性石墨缆结构属性,设计接地技术条件,并通过实例验证柔性石墨缆在山区线路杆塔接地中的应用情况。以往山区线路杆塔接地通常以镀锌钢塔为基础材料,镀锌能够对接地线起到一定保护作用,降低腐蚀程度。

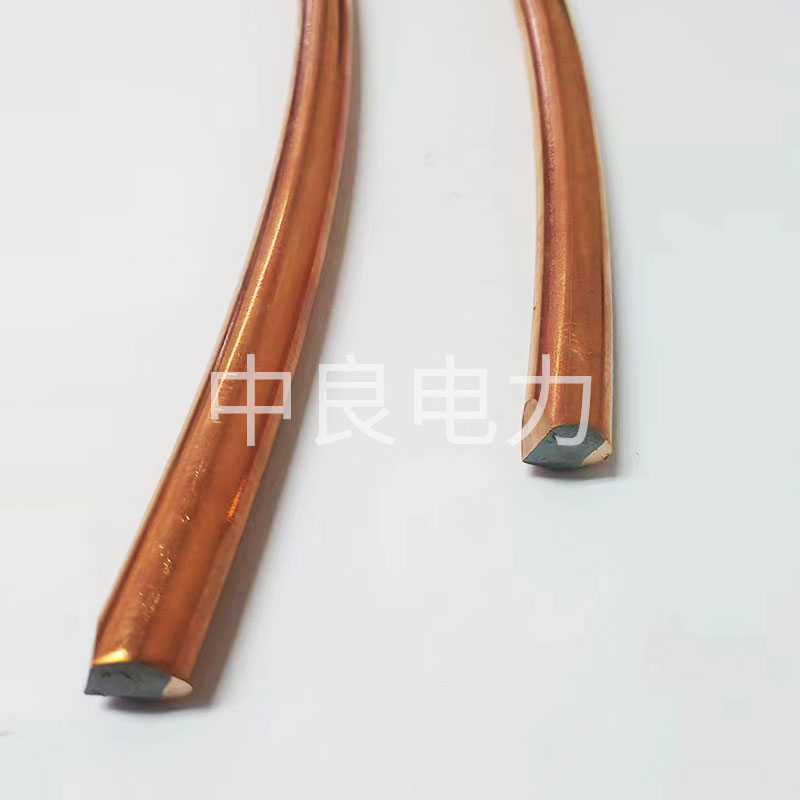

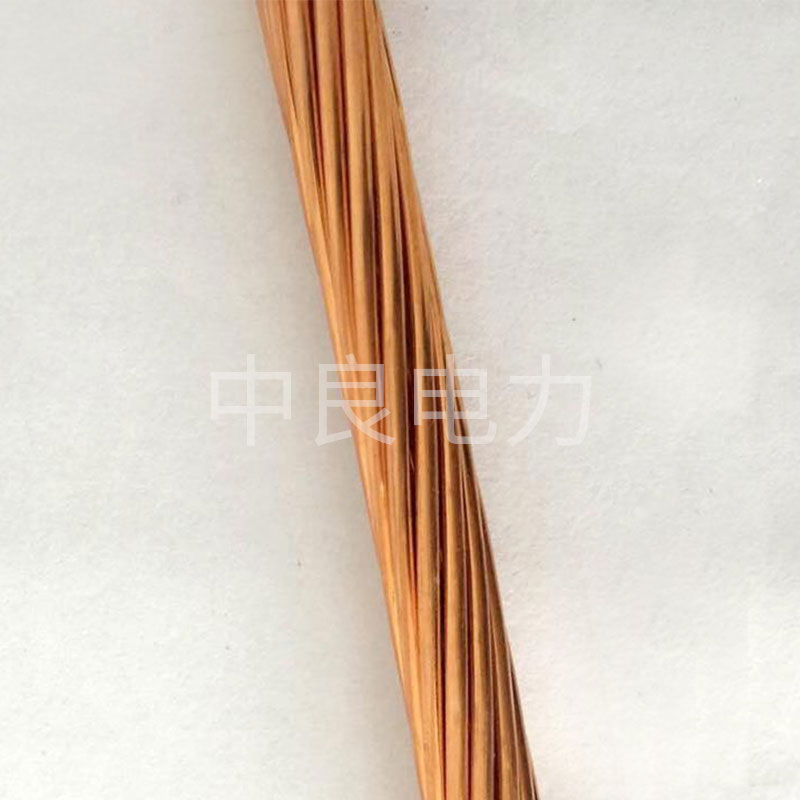

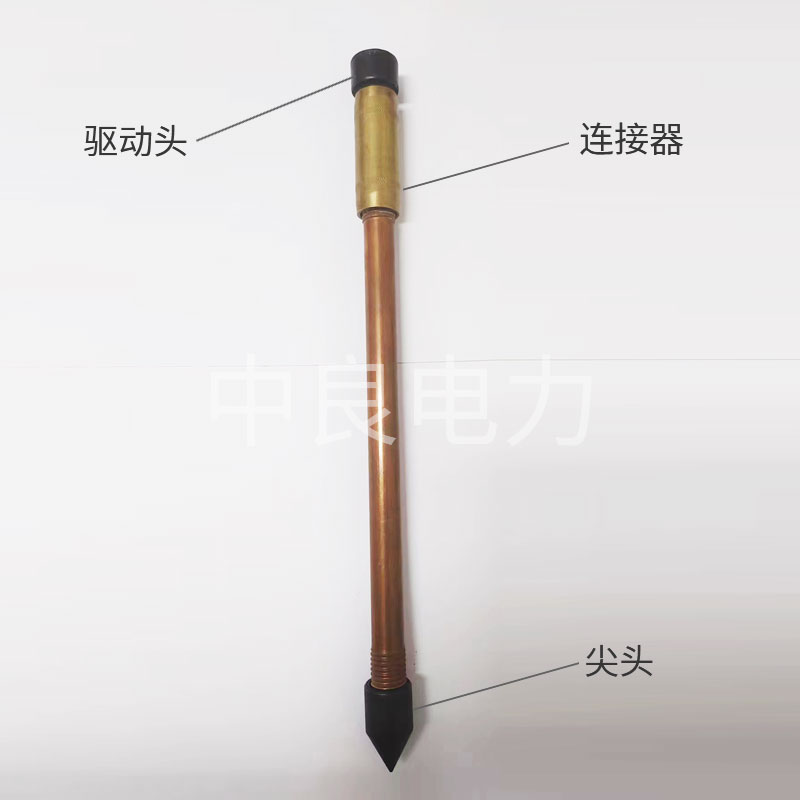

    但焊接头作为镀锌钢塔的基点,易受外界腐蚀,容易损坏,远远不能满足输电线路接地材料使用寿命的标准。近年来,铜包钢材料在腐蚀性较强的地区得到了广泛应用,铜作为防腐层,具有良好的防腐性能。然而,当接地体受到外界因素影响而出现弯曲现象时,其表面的铜线开始损坏,内置的线头开始外漏。


    而柔性石墨缆结构,属于一种非金属导电体,具有耐腐蚀、耐酸碱、稳定性强、不生锈、安装便捷的优势,在高电阻率、高腐蚀领域得到更多应用。石墨电缆结构采用编织网的形式,较传统扁平式设计方法,具有方便设备连接,承载能力相对较强等优点。此外,石墨电缆温度使用范围为-60℃, 200℃,具有耐腐蚀、阻燃、易形成的优势。


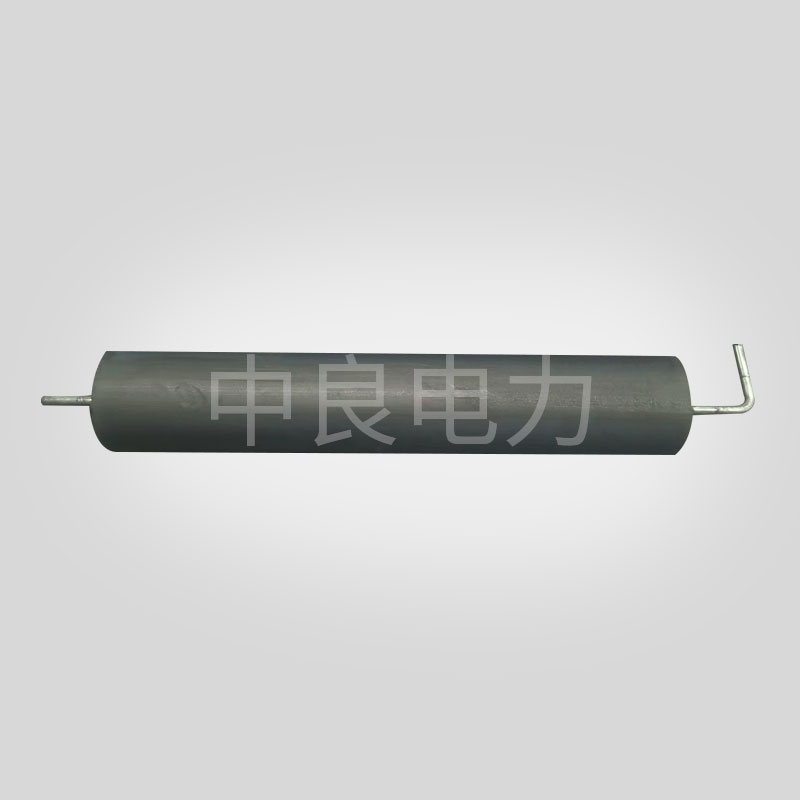

    ​非金属接地模块的特点
    浏览次数:1078    2022-07-04 15:58:08

    接地模块的基本构成为石吊(200目以上),吸水剂、保湿剂、凝固剂、环保离子等材料组合而成。接地模块的降阻性能特点:


    1、接地模块的尺寸为500mmx400mmx60mm,接地模块与大地的接触面积较大,大约为0.4平方米。采用稳定的非金属导电材料作为模块的导电介质,其导电性不受季节影响。接地模块可很好地与各种类型的土壤、岩石形成良好的接触,达到降低接触电阻的效果。


    2、接地模块具有吸湿、保湿特性,接触电阻小并能保持长期稳定。接地模块内以石墨作为载体.加人离子缓释剂、保水剂、凝固剂等多种材料,可使其与土壤的接触面积成倍增加,从而降低上壤的散流电阻。离子的耗散可通向较远的上壤中,与土壤低电阻率区域相连:地下电阻率较低的上壤层、地下水层及金属矿物质层来改善散流。


    3、接地模块自身呈弱碱性(pH值约为10),且含有防腐剂可使其理论寿命大于30年,远远大于镀锌钢材的使用年限。经多次大电流冲击后,模块电阻值不增大,也不变硬、发脆,无断裂现象。接地模块方使埋设的特点,减小了施工难度。基本组成为非盐类,对环境的影响减小到Z低。接地模块与化学降阻剂的比较所具有的Z突出优点为接地效果好,使用年限长且环保。



    接地模块的规划需要考虑哪些?
    浏览次数:1053    2022-07-04 15:48:35

    接地模块是一种以非金属资料为主的接地体,由导电性,稳定性较好的非金属矿物和电解物质组成,工厂供电防雷接地较好的的处理了金属接地体,在酸性或碱性土壤中亲合力差,且易发作金属体外表锈蚀而使接地电阻改变。


    当土壤中有机物质过多时,简单形成金属体外表被油墨包裹的现象,导致导电性和泻流能力削弱的状况,增大了接地体本身的散流面积,减小了接地体与土壤之间的触摸电阻,具有强吸湿保湿能力,使其周围邻近的土壤电阻率下降,介电常数增大,层间触摸电阻减小,耐腐蚀性增强,因而能获得较小的接地电阻和较长的使用寿命。


    承重:一是防雷接地材料混泥土根底支撑物的承重;二是防雷接地材料本身的承重,接受施工荷载、雨水、风压、粉尘、雪压、修补、人工施工荷载。水电站防雷接地也要注意这方面,防雷接地模块的宽度厚度对承重功用,与接地特性的强度厚度力传递,类型导电有关。


    抗腐蚀,要考虑是否能抵挡本地风压,环境,接地模块会不会被环境影响无法导电。耐腐蚀功用与接地模块的密度有适当的关系。接地模块埋入大地后,其间的非金属材料与大地构成一个触摸杰出的整体。一方面它可以与土壤紧密触摸,扩展散流面积,下降与土壤间的触摸电阻。


    另一方面它向周围土壤孔隙中流动渗透,下降周围土壤电阻率,在接地体四周构成一个电阻率改变陡峭的低电阻区域,使整个地网接地电阻下降。因为铁塔防雷接地具有很强的保湿、吸湿性和安稳的导电性,金属接地体经过外围的非金属的模块材料,与大地的触摸电阻将大大减小,到达杰出的降阻效果。


    接地电阻的安稳,接地模块不会因土地干旱或许湿润电阻率忽上忽下。接地模块本身有很强的吸湿保湿才干,使它周围的土壤坚持湿润,接地模块有用发挥导电效果。接地体中导电物的导电特性不受干湿度、高低温等时节改变的影响,因而能供给安稳的接地电阻。运用接地模块要周围土壤电阻率值安稳不变。



    高土壤电阻率地区及特殊站址降阻存在的问题
    浏览次数:1243    2022-07-04 15:47:53

    在进行变电站址选择的时候要综合考虑各方面的因索,往往对于土壤电阻率是否能够符合要求的考虑不是很多。接地模块厂家介绍当站址选定工程开工建设后,设计部门才能根据现场实测土壤电阻率,进行接地设计。


    对于高上壤电阻率的地区,通常采用的是深埋接地极、接地极外延、换土及增添化学降阻剂等措施,来解决和控制接地装置的接地电阻达到设计要求,但在实际实施过程中往往会出现一些问题。有些站址山于地势较高、砂石层较厚、地下水位偏低、土壤电阻率很高。采用深埋接地和将接地极向站外延伸增加接地面积的方法不理想。


    为解决变电站接地电阻偏高的问题。设计部门先是采用在站内深挖接地极,效果欠佳。后又采用将接地极向站外延伸的办法来解决。工程完工后经实测接地电阻仍未达到设计规范要求。使用化学降阻剂带来的问题,其具有时效性,数年失效后尚需要重新添加一定量的化学降阻剂,增加了日后的运行维护费用。


    化学降阻剂具有腐蚀性,对于金属接地装置氧化腐蚀严重,使其使用寿命大大缩减;三是化学降阴剂具有有较强的污染扩散能力,不符合国家环保相关政策。在一些城市变电站组然上壤电阻率并不太高,但山于受地形限制,设备需技户内布置方式。安装于建筑面积非常小的区域内.接地网的布置面积非常有限。


    且周边为居民区或重要的办公场所,打深接地极和将接地极向站外延伸的施工方法难度较大。如2006年开工建设的20kV解放变电站工程,该站位于市区中心,变电站周旧是居民楼和精密仪器设备厂。原打算采用的打深接地极和将接地极向站外延伸的施工方法,由于遭到当地居民楼和精密仪器设备厂业主的强烈反对而被迫停止。



    如何辨别石墨接地线质量的好坏?
    浏览次数:1308    2022-07-04 15:24:40

    不反击、耐高低温、接地电阻稳定、免维护、免更新、可靠。


    主要性能特点:良好的导电性与冲击电流耐受特性。可靠的耐腐蚀性。力学结构稳定。良好的热稳定性。运输及施工方便,与土壤贴合度高。预防偷盗及人为破坏。


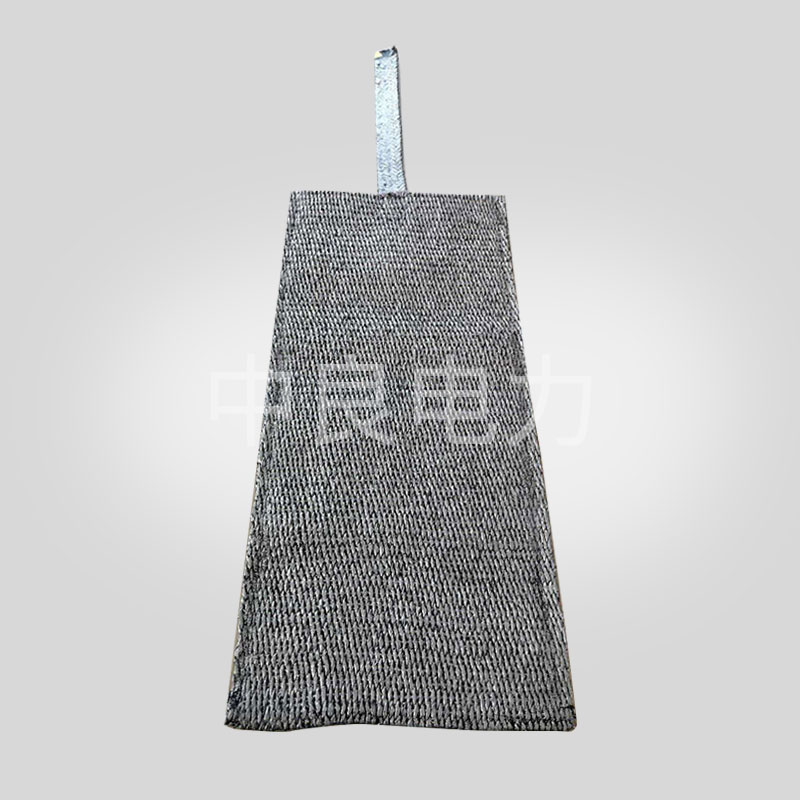

    与其它传统接地极比较优势:软体石墨接地极与软体石墨接地模块配合使用,降低电阻率性能优于其它传统接地极,节约开挖土方量50%,减少施工强度,缩减施工时间,减少费用50%,使用寿命长达50年以上,无二次维护费用,在交通不便的山区,不需要再搬运焊机等笨重设备,安装流程简化,搭接连接即可,大大缩短安装施工时间,总体性价比高,各方面都有巨大的优势。

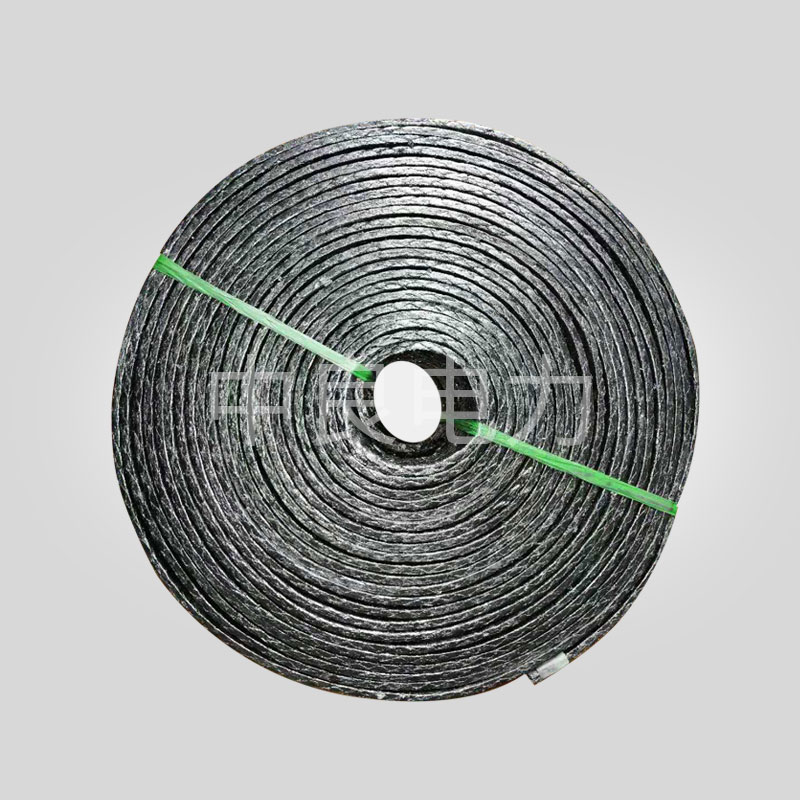

    石墨接地线因其强大的优势在防雷接地产业中得到了广泛的应用,但随之而来的则是产品的质量保障问题,现在市面上已经出现了很多仿造产品,如何辨别优劣,便成了头等大事。柔性石墨接地线是用膨胀石墨分别与各种纤维及金属丝等增强材料,加入粘合剂而加工制成。


    膨胀石墨盘根又称柔性石墨盘根,采用柔性石墨线经穿心编织而成,由玻璃纤维增强石墨线编织而成,降低产品的烧失量。膨胀石墨盘根具有良好的自润滑性及导热 性,摩擦系数小,通用性强,柔软度好,强度高。判断那种盘根好,要根据工况来选择。


    盘根的好坏,要通过外观和强度判断,看看外观色泽是否光滑,优质石墨盘 根色泽黑亮,看看用手轻轻折弯会不会有有石墨屑落下,差的石墨盘根会有石墨屑掉下来。石墨盘根主要应该看石墨的含碳量和里面加的金属丝,石墨含碳量Z好的一般在98%以上,金属丝的是加的镍丝的,这些从表面看不出来,一般需要进行化验。


    接地模块水平安装方式的施工步骤
    浏览次数:801    2022-07-04 15:24:12

    根据实际可使用土地面积,平均分布各接地体,并在地面划好线,作好施工准备。每块接地模块的间隔距离,尽量不小于4m,如果因为实际使用过程中,树脂砂生产线无法满足间隔要求,则在计算是,其利用系数需要取值进行计算。根据计算估算用量,按偏差5%~10%处理,得出总接地体用量。


    根据划好的位置,开挖适合尺寸的槽。可以采取纵横槽的方式,也可以采用深坑加连接槽的方式进行开挖。要求槽的深度,不低于0.5m,佳为0.8~1.5m。其实际的深度,可以参考如下的原则:土壤电阻率越高,埋设深度就要越大;地下水位越低,埋设深度就要越大。


    挖好槽后,在槽的底面,敷设一层降阻剂,然后将模块平放于降阻剂上方,并用力夯实。利用热镀锌扁钢或是铜等导体(建议尺寸不小于3×30mm),将模块之间的极芯连接起来,其连接方式,建议采用焊接方式,如果现场不充许,接地模块可采用铆接的方式。无论何种方式,均需要表面过两遍漆进行防腐蚀处理。用同样的方式,连接一根到地面观测井的汇流排上。


    如果现场挖出的土壤为砂石黄泥等类型,建议回填土部分换成其它导电率更高的泥土,以增加降阻效果。在回填过程中,需要浇适量的水,分层夯实。完成后,在模块及连接扁钢或是铜排上面,再用降阻剂敷设一层,直至将模块完全密封为止。施工过程中,需要加少量的水,使降阻剂与模块之间完全接触。


    接地模块在整个防雷中占据重要地位,而接地效果的好坏不仅取决于设计,还受接地装置的影响,对于城市的普通土壤,其土壤质量本身不错。用普通的金属就能达到要求。但对于高土壤电阻率的土壤,腐蚀性强,高寒地区的土壤,使用普通接地体既加大成本,又达不到很好的效果。在这种情况下使用非金属接地模块,效果更佳。


    钢结构房子怎样去做防雷接地
    浏览次数:1716    2022-07-04 15:14:15

    钢结构房子深受各个行业青睐,民用商用,企业车间无处不在,钢结构房子做好防雷接地工程刻不容缓。接地模块厂家在目前规划中,往往运用根底钢筋作为自然接地体,用镀锌扁钢将其联通,并施行总的等电位联合。在此次规划中,并没有严格要求用镀锌扁钢,而是运用钢柱间条形根底与钢柱独立根底牢靠焊接构成电气通路。


    关于轻钢结构的修建物,钢柱独立根底施工时要土建预埋地脚螺栓,这样当钢柱就位时将地脚螺栓、螺母和钢柱联接在一起。要求留意的是地脚螺栓和钢柱根底钢筋在地下是不相连的。


    做好防雷接地警示工作,这样从屋顶到钢柱、再到根底构成牢靠联接,雷电流具有完好的泄放通道。此外不要忘了在室外恰当方位预留接地联接板,避免施工中当接地电阻达不到要求时,便利施工单位联接人工接地设备和测验接地电阻。


    近几年,轻钢结构修建物造型美观大方、建设周期短、工程造价低等优点,因而广泛应用与各类工业厂房、库房、体育馆等场所。而金属板屋面容易遭受雷击,与普通砖混结构、框架结构修建物的防雷规划有所不同。结合一钢结构车间的防雷规划,针对金属屋面防雷接地规划的相关问题做出粗浅的讨论。


    关于轻钢结构修建物,彩色压型板的品种很多,分为单板和复合型板。屋顶金属压型板、屋架、檩条与钢柱牢靠联接,于是施工中均运用钢柱做为引下线。修建物的消防梯、钢柱等金属构建宜作为引下线。此外不要忘了在室外恰当方位预留接地联接板,避免施工中当接地电阻达不到要求时,便利施工单位联接人工接地设备和测验接地电阻。


    物理降阻剂与化学降阻剂的对比
    浏览次数:1243    2022-07-04 15:13:27

    我国目前基本两种主流降阻剂,一种是物理降阻剂,一种是化学降阻剂。物理降阻剂是以非电解质的固体粉末为导电材料,并以强碱弱酸为胶凝物,这从很大程度上减轻了对金属电极的腐蚀。同时它不受季节性雨水的影响,因此其导电特性不受酸碱盐,高低温,干湿度所限而直接靠本身的导电粉末起到降阻作用。这对于干旱少雨高寒的地区,更容易满足接地电阻稳定性的要求。


    接地模块厂家介绍物理降阻剂,因是导电粉末组成的,其电阻率小于凝膜的电阻率,存放失水后电阻率反而略有下降,而在高低温状态下电阻率始终稳定在1Ω.m以下。另外将化学降阻剂和物理降阻剂,分别包在金属块的外面,与未包降阻剂的金属块,同时埋于PH值为6的酸性土壤中进行对比试验。


    实验发现,没包降阻剂的金属块锈蚀严重,化学降阻剂的金属块局部有明显的腐蚀斑点,而包以物理阻剂的金属块几乎无腐蚀斑点,这也说明了物理降阻剂,对金属的腐蚀性微不足道,大大延长了接地装置的使用寿命。


    在使用降阻剂时还应着重注意:已结块的和失效的降阻剂不能使用。施工时要严格按施工图纸、产品说明书进行:搅拌要均匀,电极应全部被降阻剂包围并有一定的厚度,覆盖土要用细土夯实,与土壤交界处的接地极要采取防腐措施,保障施工质量,充分发挥降阻剂的作用,降低接地电阻。


    根据土壤电阻率、土壤、气候条件,地理条件,接地方式和已有的使用及运行经验来选用降阻剂。降阻剂用量愈大,降阻率愈大,但降阻剂用量增大到一定程度,降阻效果出现饱和现象,这点在使用降阻剂过程中应引起足够重视。


    防雷接地模块合理使用的防雷方式
    浏览次数:549    2022-07-04 15:11:38

    各种防雷措施,有效而且使用广泛的方式就是接地防雷,不同地段的接地,防雷方式也不同。有线电视传输网络中的设备应接地:有线电视传输网络中的设备,此设备指例如干线放大器,光接收机,电源供给器等等外设设备。设备外壳务必和支撑钢绞线连接,其后在设备两侧再加装地线,防雷接地模块以增加避雷效果。


    必要时在接地土壤处加入降阻剂,要注意在干线,支干线线路终端处加装地线,特殊地段要经过特殊处理。当有线电视线路经过如山冈,丘陵等等特殊地段时,要通过要增加接地体的数量或将接地体焊接成地网的方式,如果有电阻率较大的土壤,应以添加降阻剂等方法减小接地电阻,也可考虑换土的方式。


    若有地埋位置极为特殊应采取置水泥杆并加以避雷针,地线,接地模块等装置。接地模块的主体材料与土壤的物理结构相似,能与土壤结合为一体。使接地体与土壤的有效接触面积比金属接地体大许多倍,增大了接地体的有效散流面积,降低接地体与土壤的接触电阻,因此能显着提高接地效率,减少地网占用土地面积。


    接地模块能满足不同条件下的降阻需要,增加了离子导电通路,能有效减少接地体与土壤之间的接地电阻,耐大工频和冲击电流冲击,电阻值稳定,使用寿命长,施工方便简洁。
