柔性接地模块（Flexible Grounding Module）是一种用于电磁兼容和电气稳定的设备，其设计原理基于电磁兼容性和接地系统的设计原则。柔性接地模块主要用于解决电子设备中的地线干扰问题，提高设备的抗干扰能力，确保设备的稳定运行。

柔性接地模块的设计原理主要包括以下几个方面：

1. 地线减阻原理：柔性接地模块通过减小地线的阻抗，提高地线的导流能力，降低地线的电位差，减小电流回路中的干扰源。

2. 电流分离原理：柔性接地模块通过将电流分离为共模电流和差模电流两部分，减小共模电流的干扰，并将差模电流导向设备外壳，保护设备和操作人员。

3. 地线网络设计原理：柔性接地模块将设备中的各个地线连接到一个统一的地线网络中，通过优化地线网络的结构和布局，减小电气回路中的地线电阻，提高设备的电气稳定性和电磁兼容性。

柔性接地模块的应用场景主要包括以下几个方面：

1. 工业设备：在工业设备中，电磁干扰是一个常见的问题。柔性接地模块可以通过提供低阻抗的地线路径，减小电气干扰的传导和辐射，提高设备的抗干扰能力，确保设备的稳定运行。

2. 交通设备：交通设备如地铁、电车等往往会受到强电磁场的干扰，而干扰可能会导致设备的故障和隐患。柔性接地模块可以通过改善地线网络的结构和布局，减小电气回路中的地线电阻，提高交通设备的电磁兼容性，确保设备的稳定运行。

3. 通信设备：在通信设备中，电磁干扰可能会导致通信信号的失真和中断，影响通信的可靠性和质量。柔性接地模块可以通过减小地线电阻，降低干扰源对信号电路的影响，提高通信设备的抗干扰能力，确保通信的正常进行。

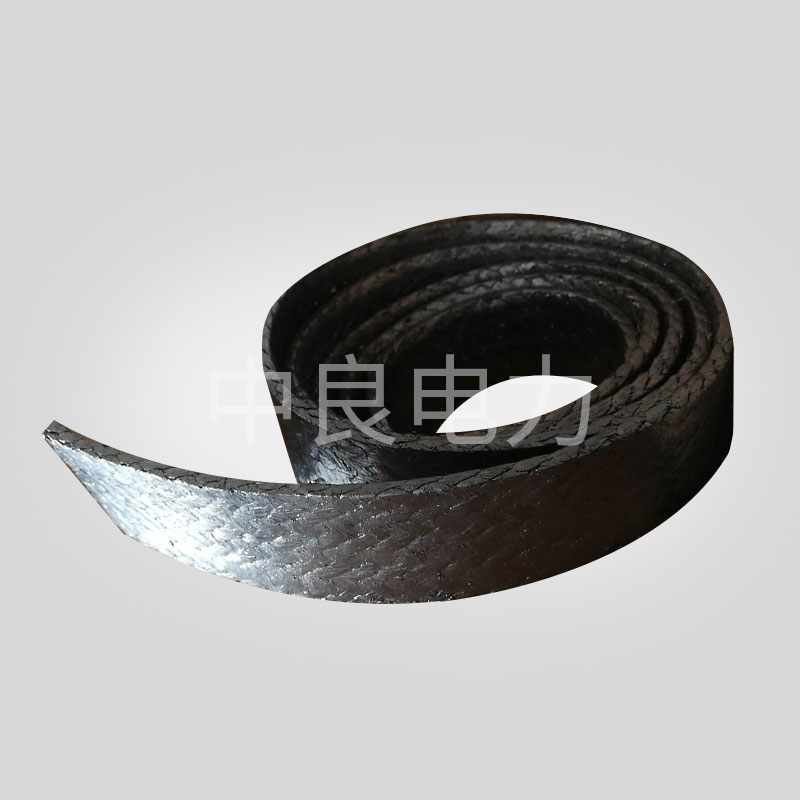

石墨接地带是一种用于电气系统的接地装置，主要用于保护人员和设备免受电击和过电压的影响。它的作用是将电流通过导电性能良好的石墨垫片引导到地面，确保电气系统的稳定运行。在本文中，我们将详细介绍石墨接地带的作用和原理。

石墨接地带的作用主要有以下几个方面：

1. 保护作用：在电气系统中，因电器漏电或故障等原因，会产生一定的电流。如果这些电流无法正常地通过接地系统流回地面，就可能造成潜在的危险。石墨接地带就是为了保护人员和设备而设计的。一旦电流超过正常范围，石墨接地带能够迅速引导电流流回地面，避免对人身造成伤害，并防止设备因过电压而损坏。

2. 保护电气设备：石墨接地带能够减少设备由于过电压引起的损坏。在电气系统中，可能会出现短路、过负荷等情况，导致电流大幅度增加。如果没有石墨接地带将过多的电流引导到地面，这些电流可能会引起设备的烧毁。石墨接地带通过提供低阻抗路径，使得电流能够顺利流回地面，从而保护设备免受过电压的损害。

3. 防止电气系统干扰：在电气系统中，可能会出现谐振、电磁辐射等问题，这些问题可能通过电气系统的非预期接地产生电场或磁场的泄漏。石墨接地带可以抑制这种电场或磁场的泄露，减少对周围环境的影响。

石墨接地带的原理主要与石墨的导电性能息息相关。石墨是一种导电性能良好的材料，其导电性能主要来源于其层状晶体结构。石墨的晶格由一层层平行排列的六角环形碳原子构成，层与层之间仅通过范德华力相互结合。这使得石墨具有良好的导电性能。

在石墨接地带的安装中，通常会使用导电性能好的石墨垫片。当电流通过石墨垫片时，由于石墨的导电性能良好，电流能够迅速地在石墨垫片内部形成一个电场，将电流引导到地面。而与此同时，石墨垫片周围的土壤也会起到一定的导电作用，帮助电流迅速流回地面。

防雷接地模块是一种用于防止雷击的电子装置。它可以将雷电过电压引导到地面，从而保护建筑物、设备和人员免受雷电的危害。在此文章中，我将详细介绍防雷接地模块的原理、功能和应用，并探讨其对于电力系统和通信网络的重要性。

防雷接地模块的原理是通过引导和分散雷击电流来保护建筑物和设备。当雷电靠近时，防雷接地模块会吸引并引导雷电电流，将其分散到大地中。通过将雷电引导到地面，防雷接地模块可以防止雷击对建筑物和设备产生破坏性的影响。

防雷接地模块通常由导体材料制成，例如铜或铝。这些导体具有良好的电导性能，能够引导雷电电流。防雷接地模块通常与建筑物的外部金属结构相连接，例如金属屋顶或导线。这样，当雷电靠近时，防雷接地模块可以立即将雷击电流引导到地面，避免其通过建筑物或设备传导。

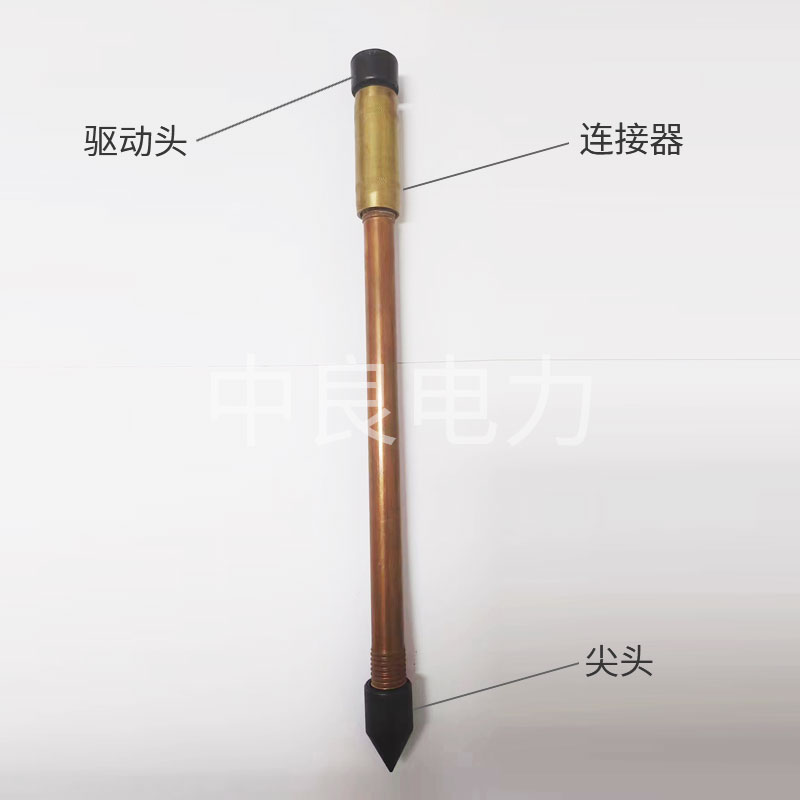

防雷接地模块可以采用多种形式，包括接地板、接地网络和接地极。接地板是安装在建筑物周围的大面积金属板，通常埋在地下，用来吸引和分散雷电电流。接地网络是一组连接在一起的金属导线，通常安装在建筑物的顶部或墙壁上，用来引导雷电电流并分散其能量。接地极是一根嵌入地下的金属棒，用来引导雷电电流到地面。

防雷接地模块对于保护建筑物和设备免受雷击的危害很重要。雷击可能会导致电力系统的故障，损坏设备，甚至引发火灾。此外，雷击也会对人员的构成威胁。防雷接地模块可以减少这些风险，并保护人员和财产。

在电力系统中，防雷接地模块是非常重要的。电力系统通常由许多设备和电缆组成，它们都需要受到保护免受雷击的影响。防雷接地模块可以安装在变电站、配电室和设备旁边，以确保系统的正常运行。此外，防雷接地模块还可以通过减少电力系统中的过电压，提高系统的可靠性和稳定性。

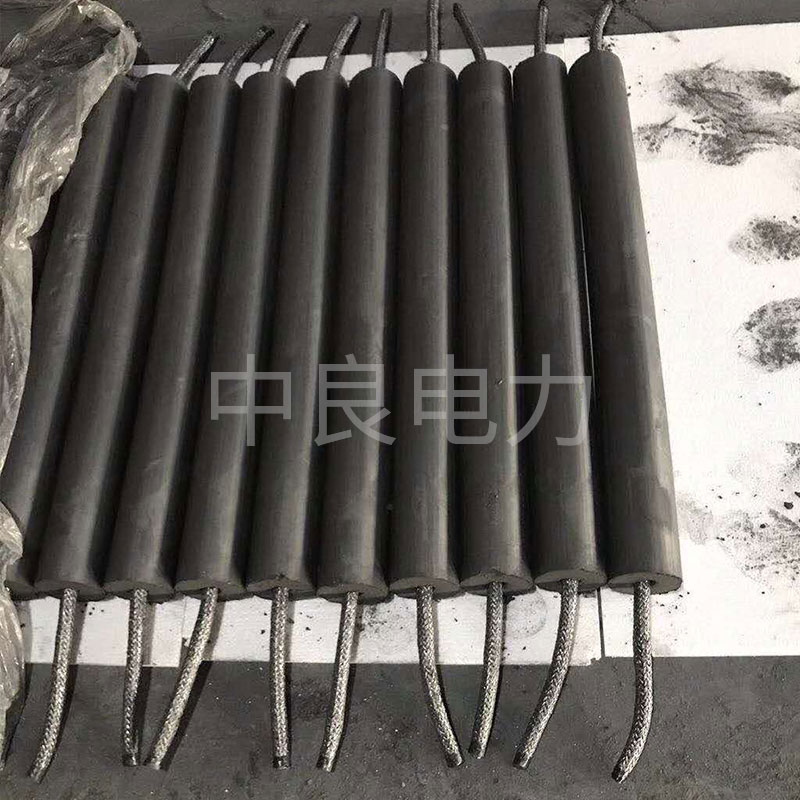

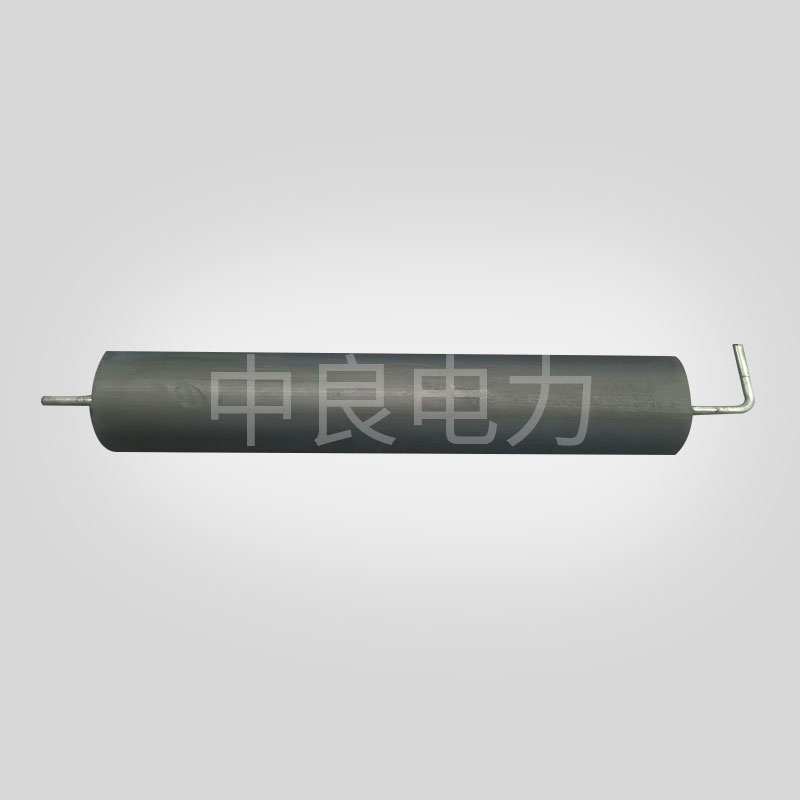

      石墨接地模块是一种新型的接地设备，采用石墨材料制作而成。它由石墨材料和传导设备组成，可以将电流引向地下，起到接地的作用。石墨接地模块具有许多优势，并且在各种不同的应用场景中得到了广泛的应用。

      首先，石墨接地模块具有高导电性能。石墨材料具有良好的导电性能，电阻率很低，接地效果非常好。相较于传统的铜接地材料，石墨接地模块的导电性能更好，可以降低电阻，提高接地效果。

      其次，石墨接地模块具有防腐性能。石墨材料具有良好的抗腐蚀性能，可以抵抗酸、碱等化学物质的侵蚀。这使得石墨接地模块可以在各种恶劣环境下使用，如化工厂、污水处理厂等场所，能够保持长久的使用寿命。

      此外，石墨接地模块还具有较低的电磁干扰。由于石墨材料本身对电磁波有良好的屏蔽能力，可以降低电磁辐射和电磁干扰，减少对周围设备和仪器的影响。

      另外，石墨接地模块还具有较强的机械强度。石墨材料具有较好的机械强度和硬度，能够抵抗外部的冲击和挤压，不易变形和损坏。这使得石墨接地模块可以在不同的工作环境和应力条件下稳定地使用。

      之后，石墨接地模块还具有方便安装和维护的优势。石墨接地模块的结构设计简单，安装方便，可以根据实际需要进行组合和调整。同时，由于石墨材料的抗腐蚀性好，不易损坏，维护起来也更加简单和经济。

       接地模块是一种用于电力系统的重要装置，其作用是保持电气设备的平稳运行并保护人身。接地模块通过建立一个电气连接，将电气设备与地面之间形成导电路径，从而将电流引导到大地，避免电击等事故的发生。

       接地模块的原理可以分为两个方面来理解：保护系统和保护人身。

首先，接地模块的作用是保护电力系统，其原理可以归结为以下几点：

       1. 保护设备运行：当电力系统存在故障时，如线路短路或设备失效，电       流会通过接地模块引导到大地中。这样可以迅速将故障电流分流到地面，防止电流继续流经设备，避免设备的损坏。接地模块还可以帮助系统及时检测故障，并触发断路器等保护设备，以便快速切断电源。

       2. 保持电势平衡：在电力系统中，接地模块的安装可以将电势平衡。通过接地模块，电力系统的各个设备可以连接成一个共同的参考地，确保在系统中电压和电势的分布是均匀的。这样有助于减少电压的波动和不稳定，提高电力质量。

       其次，接地模块的作用也是保护人身，其原理主要有以下几个方面：

       1. 降低接触电压：当人体意外接触电力系统的带电部分时，如金属外壳、线缆等，电流会通过接触点流入人体。如果没有接地模块，电流可能会一直通过人体，导致触电事故发生。而有了接地模块，电流会通过接地体进入大地，形成一个流回路径，降低了接触电压，减轻了触电伤害。

       2. 提供电流回路：在电力系统中，为了防止电流通过人体和大地形成闭合回路，而避免触电事故发生，接地模块提供了一个可靠的电流回路。当人体意外接触带电部分时，电流会通过接地模块进入大地，构成一个电流回路。这样一来，电流就可以沿着这个回路流动，而不是通过人体，保护人身。

结合石墨基柔性接地体原材料特性，对接地外观、尺寸及允差、石墨覆金属线、电气性能和机械性能的接地条件展开分析。接地模块厂家通过实际案例，验证了柔性石墨缆在接地中的应用研究，有效控制接地电阻在规程范围内，具有实用价值。

山区杆塔建设一直是电网发展重点，杆塔接地电阻偏大是引起线路跳闸的主要原因。山区杆塔接地具有的特点：山区海拔高，地势起伏，地形复杂，塔周围土壤较差，土壤电阻率较高；采用接地体为金属接地体，经过长时间的运行后局部腐蚀严重，难以维护；山区交通不便，大型接地系统运输存在问题，实际施工难度较大。

针对传统扁平式设计无法在高电阻、高腐蚀情况下得到使用的问题，需结合非金属导电体柔性石墨缆结构属性，设计接地技术条件，并通过实例验证柔性石墨缆在山区线路杆塔接地中的应用情况。以往山区线路杆塔接地通常以镀锌钢塔为基础材料，镀锌能够对接地线起到一定保护作用，降低腐蚀程度。

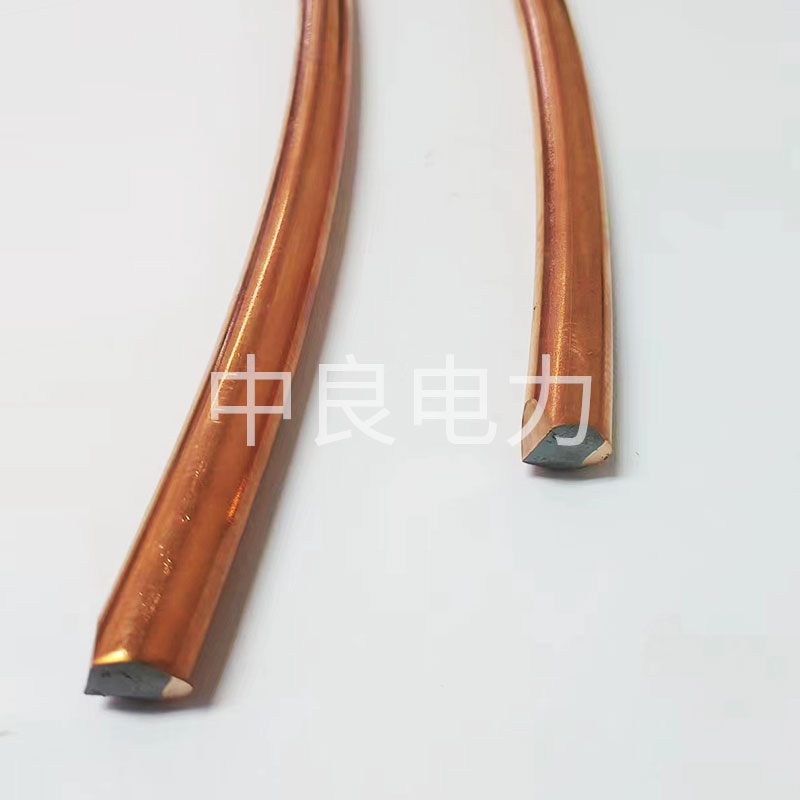

但焊接头作为镀锌钢塔的基点，易受外界腐蚀，容易损坏，远远不能满足输电线路接地材料使用寿命的标准。近年来，铜包钢材料在腐蚀性较强的地区得到了广泛应用，铜作为防腐层，具有良好的防腐性能。然而，当接地体受到外界因素影响而出现弯曲现象时，其表面的铜线开始损坏，内置的线头开始外漏。

而柔性石墨缆结构，属于一种非金属导电体，具有耐腐蚀、耐酸碱、稳定性强、不生锈、安装便捷的优势，在高电阻率、高腐蚀领域得到更多应用。石墨电缆结构采用编织网的形式，较传统扁平式设计方法，具有方便设备连接，承载能力相对较强等优点。此外，石墨电缆温度使用范围为-60℃, 200℃，具有耐腐蚀、阻燃、易形成的优势。

接地模块的基本构成为石吊(200目以上)，吸水剂、保湿剂、凝固剂、环保离子等材料组合而成。接地模块的降阻性能特点：

1、接地模块的尺寸为500mmx400mmx60mm，接地模块与大地的接触面积较大，大约为0.4平方米。采用稳定的非金属导电材料作为模块的导电介质，其导电性不受季节影响。接地模块可很好地与各种类型的土壤、岩石形成良好的接触，达到降低接触电阻的效果。

2、接地模块具有吸湿、保湿特性，接触电阻小并能保持长期稳定。接地模块内以石墨作为载体.加人离子缓释剂、保水剂、凝固剂等多种材料，可使其与土壤的接触面积成倍增加，从而降低上壤的散流电阻。离子的耗散可通向较远的上壤中，与土壤低电阻率区域相连：地下电阻率较低的上壤层、地下水层及金属矿物质层来改善散流。

3、接地模块自身呈弱碱性(pH值约为10)，且含有防腐剂可使其理论寿命大于30年，远远大于镀锌钢材的使用年限。经多次大电流冲击后，模块电阻值不增大，也不变硬、发脆，无断裂现象。接地模块方使埋设的特点，减小了施工难度。基本组成为非盐类，对环境的影响减小到Z低。接地模块与化学降阻剂的比较所具有的Z突出优点为接地效果好，使用年限长且环保。

接地模块是一种以非金属资料为主的接地体，由导电性，稳定性较好的非金属矿物和电解物质组成，工厂供电防雷接地较好的的处理了金属接地体，在酸性或碱性土壤中亲合力差，且易发作金属体外表锈蚀而使接地电阻改变。

当土壤中有机物质过多时，简单形成金属体外表被油墨包裹的现象，导致导电性和泻流能力削弱的状况，增大了接地体本身的散流面积，减小了接地体与土壤之间的触摸电阻，具有强吸湿保湿能力，使其周围邻近的土壤电阻率下降，介电常数增大，层间触摸电阻减小，耐腐蚀性增强，因而能获得较小的接地电阻和较长的使用寿命。

承重：一是防雷接地材料混泥土根底支撑物的承重；二是防雷接地材料本身的承重,接受施工荷载、雨水、风压、粉尘、雪压、修补、人工施工荷载。水电站防雷接地也要注意这方面，防雷接地模块的宽度厚度对承重功用，与接地特性的强度厚度力传递，类型导电有关。

抗腐蚀，要考虑是否能抵挡本地风压，环境，接地模块会不会被环境影响无法导电。耐腐蚀功用与接地模块的密度有适当的关系。接地模块埋入大地后，其间的非金属材料与大地构成一个触摸杰出的整体。一方面它可以与土壤紧密触摸,扩展散流面积，下降与土壤间的触摸电阻。

另一方面它向周围土壤孔隙中流动渗透，下降周围土壤电阻率，在接地体四周构成一个电阻率改变陡峭的低电阻区域，使整个地网接地电阻下降。因为铁塔防雷接地具有很强的保湿、吸湿性和安稳的导电性，金属接地体经过外围的非金属的模块材料，与大地的触摸电阻将大大减小，到达杰出的降阻效果。

接地电阻的安稳，接地模块不会因土地干旱或许湿润电阻率忽上忽下。接地模块本身有很强的吸湿保湿才干，使它周围的土壤坚持湿润，接地模块有用发挥导电效果。接地体中导电物的导电特性不受干湿度、高低温等时节改变的影响，因而能供给安稳的接地电阻。运用接地模块要周围土壤电阻率值安稳不变。

在进行变电站址选择的时候要综合考虑各方面的因索，往往对于土壤电阻率是否能够符合要求的考虑不是很多。接地模块厂家介绍当站址选定工程开工建设后，设计部门才能根据现场实测土壤电阻率，进行接地设计。

对于高上壤电阻率的地区，通常采用的是深埋接地极、接地极外延、换土及增添化学降阻剂等措施，来解决和控制接地装置的接地电阻达到设计要求，但在实际实施过程中往往会出现一些问题。有些站址山于地势较高、砂石层较厚、地下水位偏低、土壤电阻率很高。采用深埋接地和将接地极向站外延伸增加接地面积的方法不理想。

为解决变电站接地电阻偏高的问题。设计部门先是采用在站内深挖接地极，效果欠佳。后又采用将接地极向站外延伸的办法来解决。工程完工后经实测接地电阻仍未达到设计规范要求。使用化学降阻剂带来的问题，其具有时效性，数年失效后尚需要重新添加一定量的化学降阻剂，增加了日后的运行维护费用。

化学降阻剂具有腐蚀性，对于金属接地装置氧化腐蚀严重，使其使用寿命大大缩减;三是化学降阴剂具有有较强的污染扩散能力，不符合国家环保相关政策。在一些城市变电站组然上壤电阻率并不太高，但山于受地形限制，设备需技户内布置方式。安装于建筑面积非常小的区域内.接地网的布置面积非常有限。

且周边为居民区或重要的办公场所，打深接地极和将接地极向站外延伸的施工方法难度较大。如2006年开工建设的20kV解放变电站工程，该站位于市区中心，变电站周旧是居民楼和精密仪器设备厂。原打算采用的打深接地极和将接地极向站外延伸的施工方法，由于遭到当地居民楼和精密仪器设备厂业主的强烈反对而被迫停止。

不反击、耐高低温、接地电阻稳定、免维护、免更新、可靠。

主要性能特点：良好的导电性与冲击电流耐受特性。可靠的耐腐蚀性。力学结构稳定。良好的热稳定性。运输及施工方便，与土壤贴合度高。预防偷盗及人为破坏。

与其它传统接地极比较优势：软体石墨接地极与软体石墨接地模块配合使用，降低电阻率性能优于其它传统接地极，节约开挖土方量50%，减少施工强度，缩减施工时间，减少费用50%，使用寿命长达50年以上，无二次维护费用，在交通不便的山区，不需要再搬运焊机等笨重设备，安装流程简化，搭接连接即可，大大缩短安装施工时间，总体性价比高，各方面都有巨大的优势。

石墨接地线因其强大的优势在防雷接地产业中得到了广泛的应用，但随之而来的则是产品的质量保障问题，现在市面上已经出现了很多仿造产品，如何辨别优劣，便成了头等大事。柔性石墨接地线是用膨胀石墨分别与各种纤维及金属丝等增强材料，加入粘合剂而加工制成。

膨胀石墨盘根又称柔性石墨盘根，采用柔性石墨线经穿心编织而成，由玻璃纤维增强石墨线编织而成，降低产品的烧失量。膨胀石墨盘根具有良好的自润滑性及导热 性，摩擦系数小，通用性强，柔软度好，强度高。判断那种盘根好，要根据工况来选择。

盘根的好坏，要通过外观和强度判断，看看外观色泽是否光滑，优质石墨盘 根色泽黑亮，看看用手轻轻折弯会不会有有石墨屑落下，差的石墨盘根会有石墨屑掉下来。石墨盘根主要应该看石墨的含碳量和里面加的金属丝，石墨含碳量Z好的一般在98%以上，金属丝的是加的镍丝的，这些从表面看不出来，一般需要进行化验。
